Линейный график – это один из наиболее часто используемых видов графика для визуализации данных. Он использовался нами для демонстрации возможностей Matplotlib в предыдущих уроках, в этом уроке мы более подробно рассмотрим возможности настройки его внешнего вида.

Построение графика

Для построения линейного графика используется функция plot(), со следующей сигнатурой:

plot([x], y, [fmt], *, data=None, **kwargs)

plot([x], y, [fmt], [x2], y2, [fmt2], …, **kwargs)

Если вызвать функцию plot() с одним аргументом – вот так: plot(y), то мы получим график, у которого по оси ординат (ось y) будут отложены значения из переданного списка, по по оси абсцисс (ось x) – индексы элементов массива.

Рассмотрим аргументы функции plot():

• x, x2, …: array
  • Набор данных для оси абсцисс первого, второго и т.д. графика.
• y, y2, …: array
  • Набор данных для оси ординат первого, второго и т.д. графика.
• fmt: str
  • Формат графика, задается в виде строки: ‘[marker][line][color]’.
• **kwargs – свойства класса Line2D, которые предоставляют доступ к большому количеству настроек внешнего вида графика, отметим наиболее полезные:

Параметры аргумента fmt

marker: str

Определяет тип маркера, может принимать одно из значений, представленных в таблице ниже

line: str

Стиль линии/ Может принимать одно из следующих значений:

color

Цвет графика. В рамках аргумента fmt цвет задается значением из следующей таблицы:

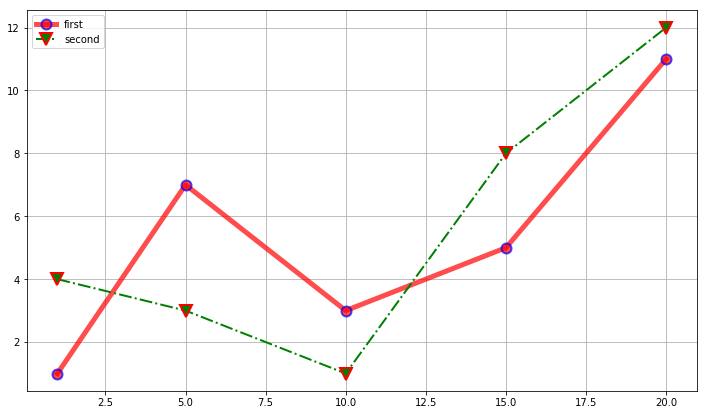

Реализуем возможности plot() на примере:

x = [1, 5, 10, 15, 20]y1 = [1, 7, 3, 5, 11]y2 = [4, 3, 1, 8, 12]plt.figure(figsize=(12, 7))plt.plot(x, y1, 'o-r', alpha=0.7, label="first", lw=5, mec='b', mew=2, ms=10)plt.plot(x, y2, 'v-.g', label="second", mec='r', lw=2, mew=2, ms=12)plt.legend()plt.grid(True)

Рассмотрим различные варианты использования линейного графика.

Заливка области между графиком и осью

Для заливки областей используется функция fill_between(). Сигнатура функции:

fill_between(x, y1, y2=0, where=None, interpolate=False, step=None, *, data=None, **kwargs)

Основные параметры функции:

• x : массив длины N
  • Набор данных для оси абсцисс.
• y1 : массив длины N или скалярное значение
  • Набор данных для оси ординат – первая кривая.
• y2 : массив длины N или скалярное значение
  • Набор данных для оси ординат – вторая кривая.
• where: массив bool элементов (длины N), optional, значение по умолчанию: None
  • Задает заливаемый цветом регион, который определяется координатами x[where]: интервал будет залит между x[i] и x[i+1], если where[i] и where[i+1] равны True.
• step: {‘pre’, ‘post’, ‘mid’}, optional
  • Определяет шаг, если используется step-функция для отображения графика (будет рассмотрена в одном из следующих уроков).
• **kwargs

Создадим набор данных для эксперимента:

import numpy as npx = np.arange(0.0, 5, 0.01)y = np.cos(x*np.pi)

Отобразим график с заливкой:

plt.plot(x, y, c = "r")plt.fill_between(x, y)

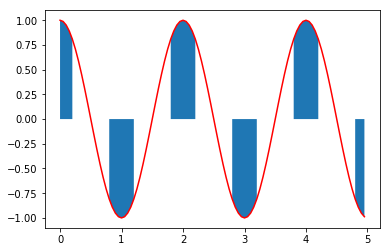

Изменим правила заливки:

plt.plot(x, y, c = "r")plt.fill_between(x, y, where = (y > 0.75) | (y < -0.75))

Используя параметры y1 и y2 можно формировать более сложные решения.

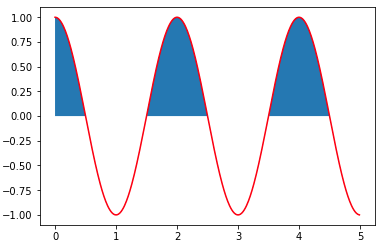

Заливка области между 0 и y, при условии, что y >= 0:

plt.plot(x, y, c = "r")plt.fill_between(x, y, where = (y > 0))

Заливка области между 0.5 и y, при условии, что y >= 0.5:

plt.plot(x, y, c = "r")plt.grid()plt.fill_between(x, 0.5, y, where=y>=0.5)

Заливка область между y и 1:

plt.plot(x, y, c = "r")plt.grid()plt.fill_between(x, y, 1)

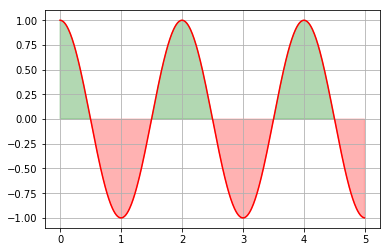

Вариант двухцветной заливки:

plt.plot(x, y, c = "r")plt.grid()plt.fill_between(x, y, where=y>=0, color="g", alpha=0.3)plt.fill_between(x, y, where=y<=0, color="r", alpha=0.3)

Настройка маркировки графиков

В начале этого раздела мы приводили пример использования маркеров при отображении графиков. Сделаем это ещё раз, но уже в упрощенном виде:

x = [1, 2, 3, 4, 5, 6, 7]y = [7, 6, 5, 4, 5, 6, 7]plt.plot(x, y, marker="o", c="g")

В наборе данных, который создает код:

import numpy as npx = np.arange(0.0, 5, 0.01)y = np.cos(x*np.pi)

количество точек составляет 500, поэтому подход, представленный выше уже будет не применим:

plt.plot(x, y, marker="o", c="g")

В этой случае нужно задать интервал отображения маркеров, для этого используется параметр markevery, который может принимать одно из следующих значений:

None – отображаться будет каждая точка;

N – отображаться будет каждая N-я точка;

(start, N) – отображается каждая N-я точка начиная с точки start;

slice(start, end, N) – отображается каждая N-я точка в интервале от start до end;

[i, j, m, n] – будут отображены только точки i, j, m, n.

Ниже представлен пример, демонстрирующий работу с markevery:

x = np.arange(0.0, 5, 0.01)y = np.cos(x*np.pi)m_ev_case = [None, 10, (100, 30), slice(100,400,15), [0, 100, 200, 300], [10, 50, 100]]fig, ax = plt.subplots(2, 3, figsize=(10, 7))axs = [ax[i, j] for i in range(2) for j in range(3)]for i, case in enumerate(m_ev_case):    axs[i].set_title(str(case))    axs[i].plot(x, y, "o", ls='-', ms=7, markevery=case)

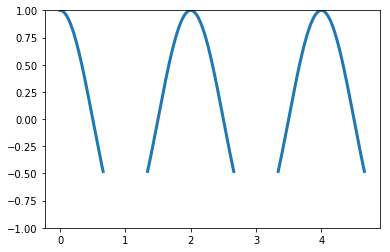

Обрезка графика

Для того, чтобы отобразить только часть графика, которая отвечает определенному условию используйте предварительное маскирование данных с помощью функции masked_where из пакета numpy.

x = np.arange(0.0, 5, 0.01)y = np.cos(x*np.pi)y_masked = np.ma.masked_where(y < -0.5, y)plt.ylim(-1, 1)plt.plot(x, y_masked, linewidth=3)
